-
玻璃纖維增強增韌尼龍66（AG7-S04） -
玻璃纖維增強增韌尼龍66（AG7-S04）
- 產(chǎn)品牌號AG7-S04
- 產(chǎn)品等級注塑級
- 特別性能玻纖增強增韌尼龍66，提供了長期的熱穩(wěn)定性，具有優(yōu)良的機械性能和電性能，具有良好的流動性和表觀。
- 主要應用
玻纖增強增韌尼龍66，提供了長期的熱穩(wěn)定性，具有優(yōu)良的機械性能和電性能，具有良好的流動性和表觀。
JULONG PLASTICS 產(chǎn)品應用手冊
樹脂 AG7-S04
Wondel Resin
產(chǎn)品定義：PA66+33%GF
產(chǎn)品等級：注塑級
產(chǎn)品特點: 33％玻璃纖維增強增韌尼龍66，提供了長期的熱穩(wěn)定性，具有優(yōu)良的機械性能和電性能，具有良好的流動性和表觀。
同類產(chǎn)品：RHODIA A216V35 A216TV33
DUPONT 74G33 71G33L 80G33HS1L
BASF A3G7 A3EG7 A3WG7
DSM S223G7
ASAHI 1300G

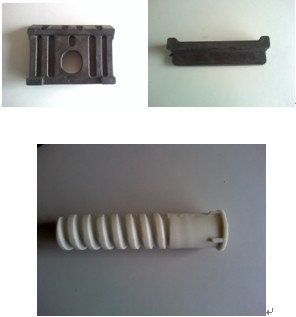

主要用途：廣泛用于制作汽車零部件、機械配件、外罩、鐵路軌矩塊和漁具等。
AG7-S04.doc
典型注塑工藝：
物料干燥要求 | 鼓風烘箱: 100～120℃ 2-4小時 料斗式熱風循環(huán)100～120℃ 3小時 真空烘箱100～120℃ 3小時 |
注塑工藝要求 | |
注塑溫度 | 入料段：250～260℃ 中間段：260～285℃ 射嘴段：270～285℃ |
注塑壓力 | 80～130MPa |
保壓壓力 | 40～90 Mpa |
模具溫度 | 70～100℃ |
背壓 | 5～10 Mpa |
后處理 | 必要時在油或石蠟中退火，退火溫度應高于使用溫度10～20℃，時間按厚度不同約需10～60min的退火后應緩慢冷卻。 |
附注 | 以上成型工藝視注塑機鎖模壓力、容量、模具設計、制品大小、形狀等條件有所不同，僅供參考。一般建議厚制件采用較低的注射溫度、稍大的注射壓力，適當延長保壓時間和冷卻時間；大而薄的制件采用較高的注射溫度，適當加快注射速度，縮短成型周期。 |
產(chǎn)品性能參數(shù) Wondel? AG7-S04
項目 | 測試標準 | 測試參數(shù) | 典型性能 | 單位 |
機械性能 拉伸強度 拉伸模量 斷裂伸長率 彎曲強度
彎曲模量 懸臂量缺口沖擊強度
簡支梁無缺口沖擊強度 洛氏硬度 熱性能 熱變形溫度
維卡軟化點 熔點 相對溫度指數(shù)
物理性能 密度 灼燒殘余 吸水率 熔體流動速率 模塑收縮率
電性能 表面電阻率 體積電阻率 介電強度 漏電起痕指數(shù) 阻燃性能 UL垂直燃燒試驗 UL水平燃燒實驗
氧指數(shù) |
ISO 527 ISO 527 ISO 527 ISO 178
ISO 178 ISO 180
ISO179 ISO 2239/2
ISO75
ISO306 ISO3416 UL746B
ISO1183 ISO1172 ISO62 IS01133 GB/T15585
ISO167 ISO167 IEC1183 IEC112
UL-94 UL-94
ISO4589 |
I型樣條，50mm/min I型樣條，1mm/min I型樣條，50mm/min，標距50mm 23℃，20mm/min -20℃，20mm/min 23℃，2mm/min 23℃ -20℃ 23℃ 6mm，R標尺
0．45MPa，3.2mm,100mm跨距 1．80MPa，3.2mm,100mm跨距
熱性能 機械性能
620℃
275 ℃ ，2.16Kg 平行方向 垂直方向
3mm
3．2mm 1．6mm |
180 - 3 240 - 8500 20 - 95 120
250 245 - 260 - -
1.38 33 5.0 - 0.2 0.5
1013 1015 29 500
HB HB - |
MPa MPa % MPa MPa MPa KJ/m2 KJ/m2 KJ/m2 HHR
℃ ℃ ℃ ℃ ℃ ℃
g/cm3 % % g/10min % %
? ?·cm KV/mm V
級 級 級 % |
